Reverse Engineering & Flächenrückführung: Vom 3D-Scan zum präzisen CAD-Modell
Mit unseren hochmodernen 3D-Scannern erstellen wir präzise Punktwolken Ihrer Objekte. Nach der Berechnung des 3D Modells, führen wir eine Flächenrückführung durch. Das fertige Flächenmodell händigen wir in den 3D-Formaten STEP oder IGES aus.

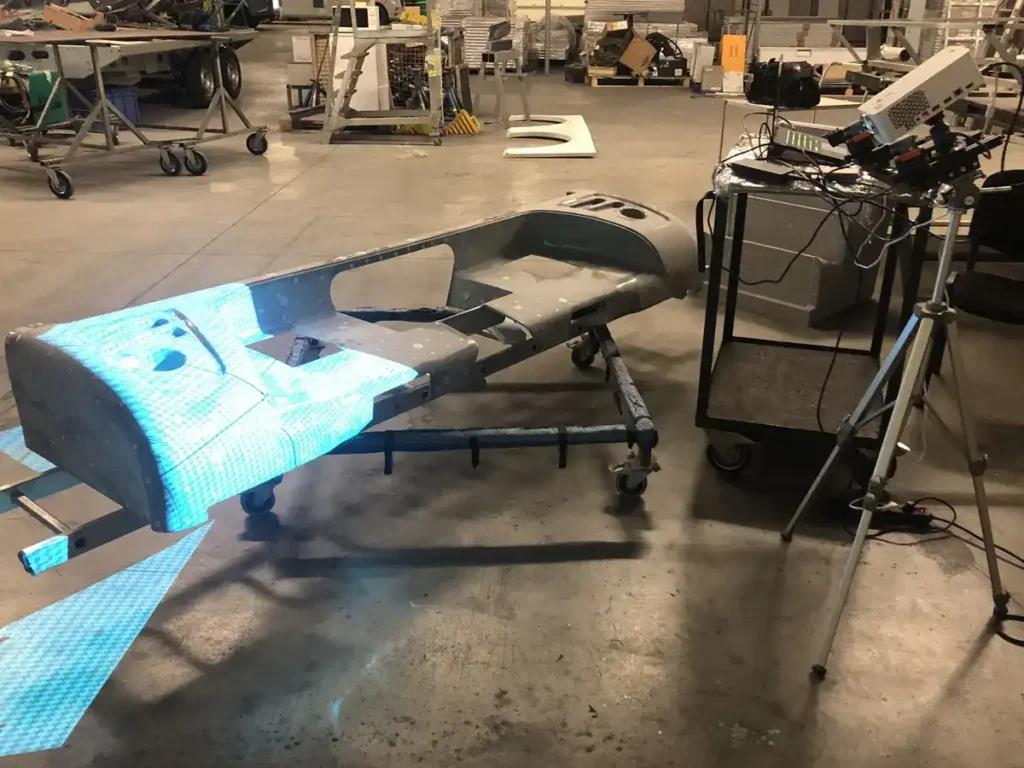

1. Der Scan-Prozess
Mit modernster Scantechnologie erfassen wir die Geometrie Ihres Objekts mit einer Genauigkeit von bis zu 0,05 mm. Diese hochpräzise digitale Erfassung bildet die exakte Grundlage für die anschließende Konstruktion und Flächenrückführung.
2. Das Polygonmodell
Die Scandaten werden bereinigt, fusioniert und in ein maßstabsgetreues Polygonnetz (Mesh) umgewandelt. Dieses Modell ist die perfekte Basis für Visualisierungen oder den 3D-Druck.
3. Das finale CAD-Modell
Wir rekonstruieren das Modell manuell zu einem vollparametrischen CAD-Datensatz. Das Ergebnis: Hochwertige Flächen in den Formaten STEP oder IGES, die Sie direkt in Ihrem CAD-System weiterverarbeiten können.
Warum professionelle Flächenrückführung
- Die Datei kann im CAD Programm modifiziert werden, um das Design des Produktes zu optimieren oder weiterzuentwickeln.
- Im CAD Programm kann das rekonstruierte 3D Modell mit vorhandenen CAD Daten verglichen werden.
- Mit CNC Maschinen (z.B. CNC Fräsen) oder Generativer Fertigungsverfahren (z.B. 3D Druck) kann ein Prototyp angefertigt werden.
Wir liefern Ihnen hochwertige Flächenrückführungen mit einer Präzision von bis zu 0,05 mm. Dabei nutzen wir modernste Software, um aus Punktwolken oder STL-Daten vollparametrische Modelle in Formaten wie STEP, IGES oder Parasolid zu erstellen. Egal ob komplexe Freiformflächen oder prismatische Regelgeometrien – wir liefern die Basis für Ihre Weiterentwicklung
Projektbeispiele: Kleine und mittlere Komponenten

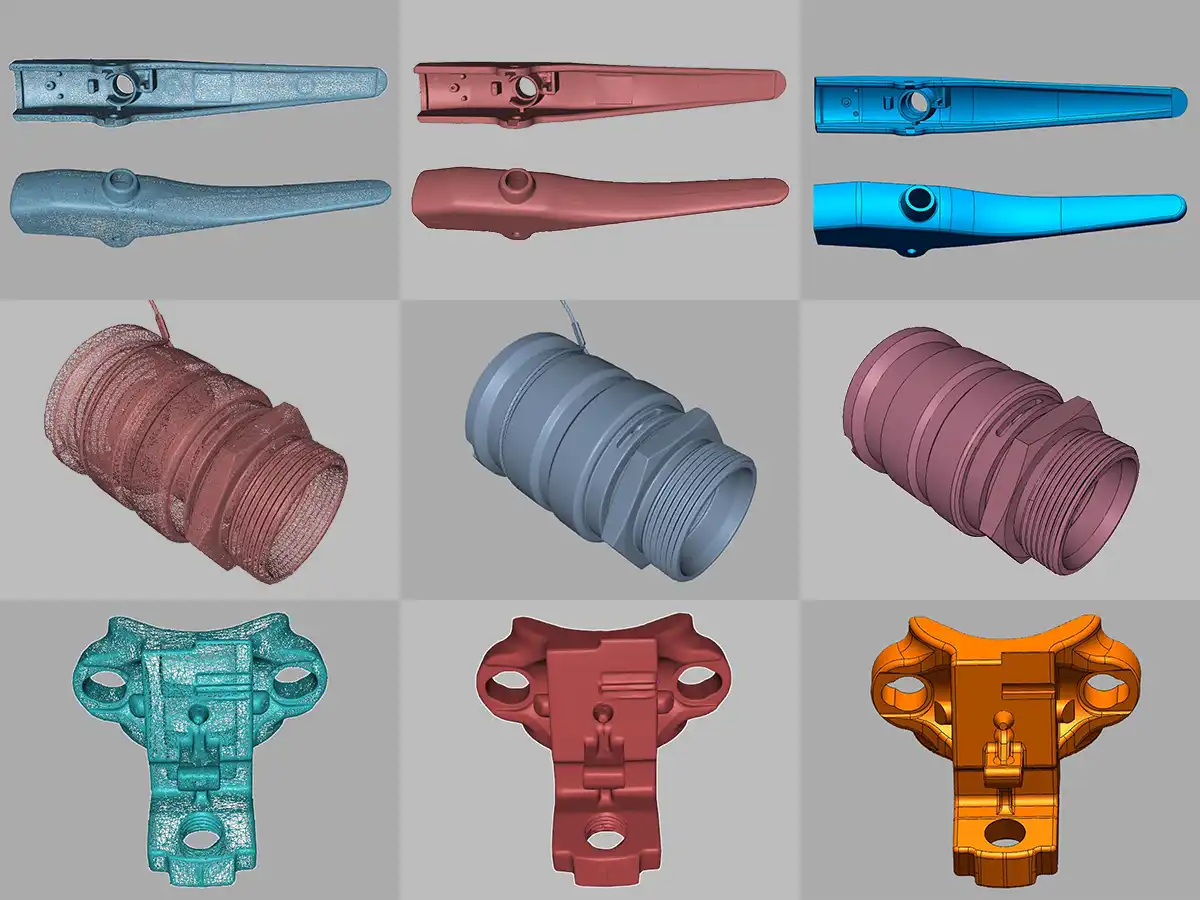

Präzision im Detail
Wir digitalisieren kleinste Geometrien mit höchster Genauigkeit für Ihre Ersatzteilfertigung.

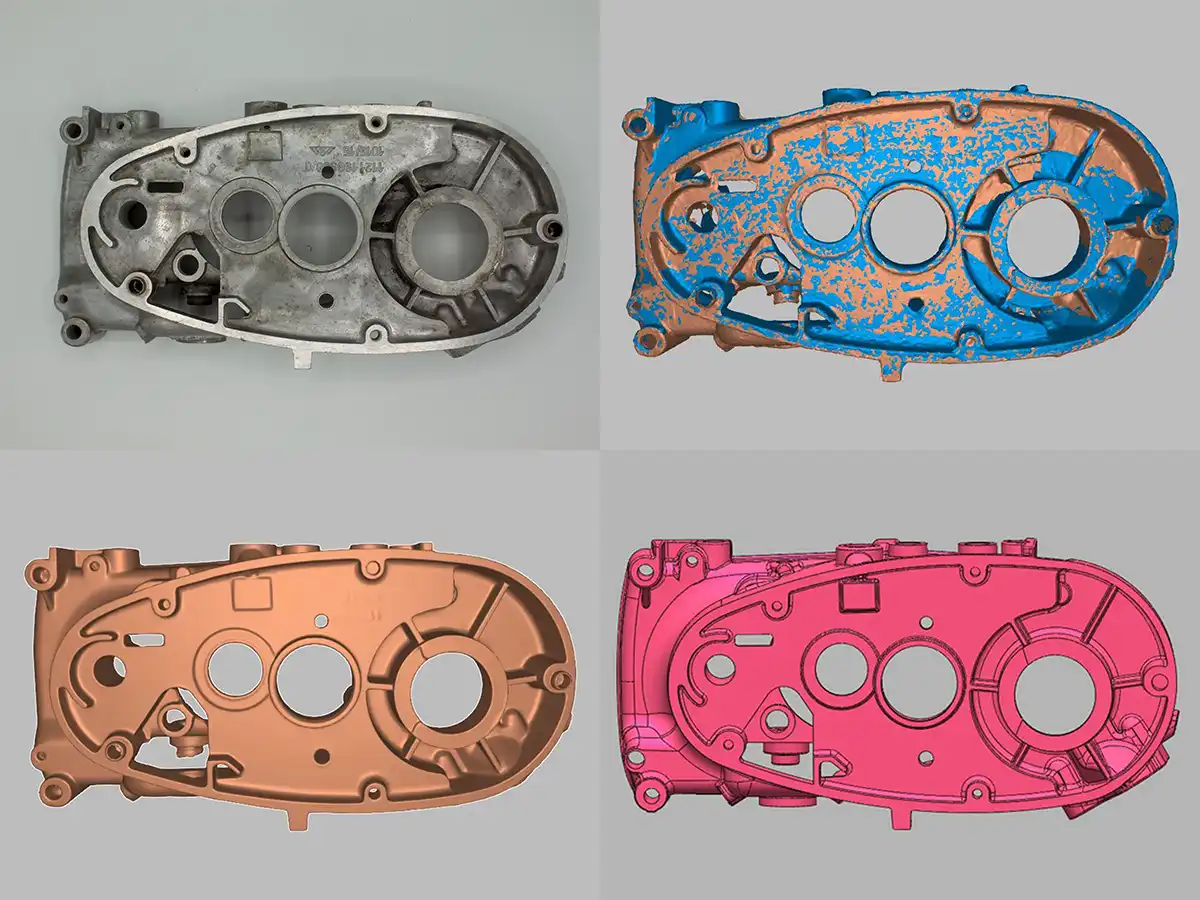

Komplexe Gussgeometrien
Wir wandeln komplexe Gussgeometrien in vollparametrische STEP-Dateien für die mechanische Bearbeitung um

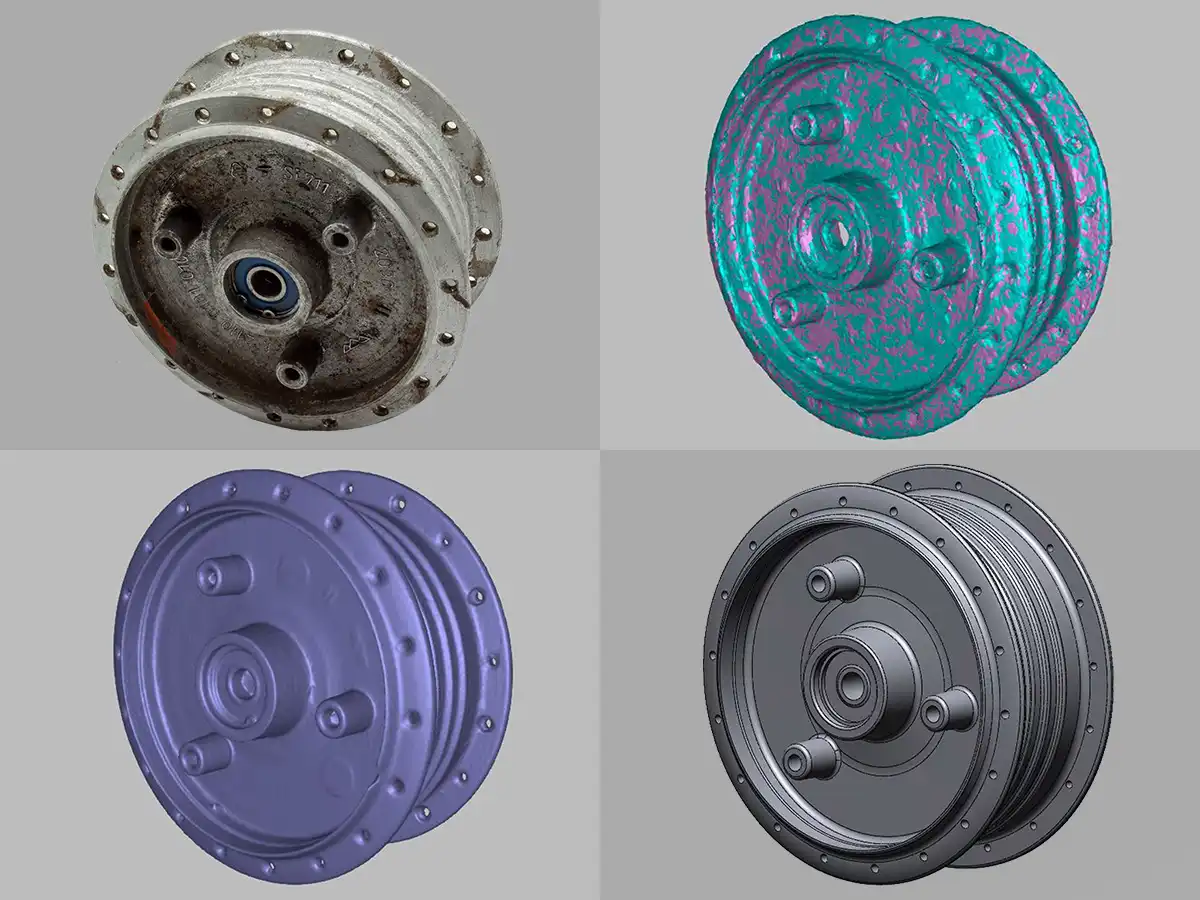

Maschinenbau & Automotive
Exakte Erfassung von Rotationssymmetrien für den modernen Fahrzeug- und Maschinenbau.
Referenzen: Präzise Bauteil-Digitalisierung

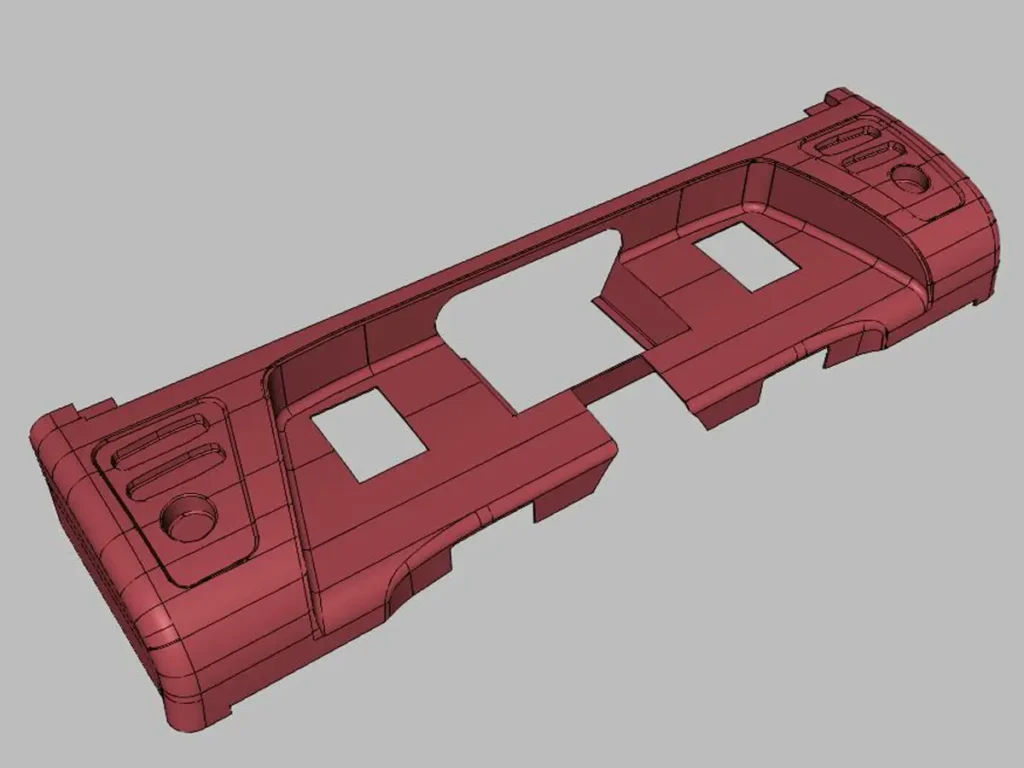

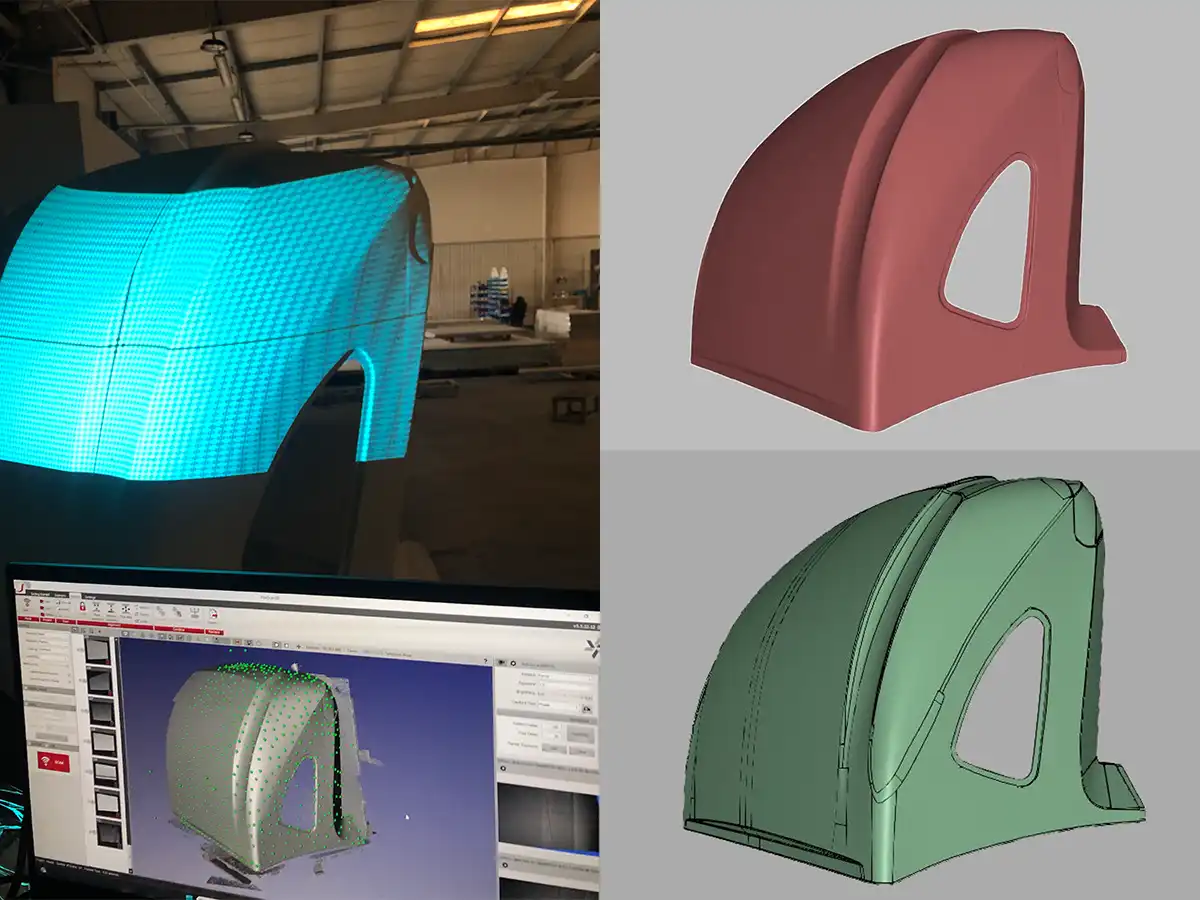

Karosserie & Design
Wir wandeln komplexe Freiformflächen von Fahrzeugteilen in editierbare Flächenmodelle um.

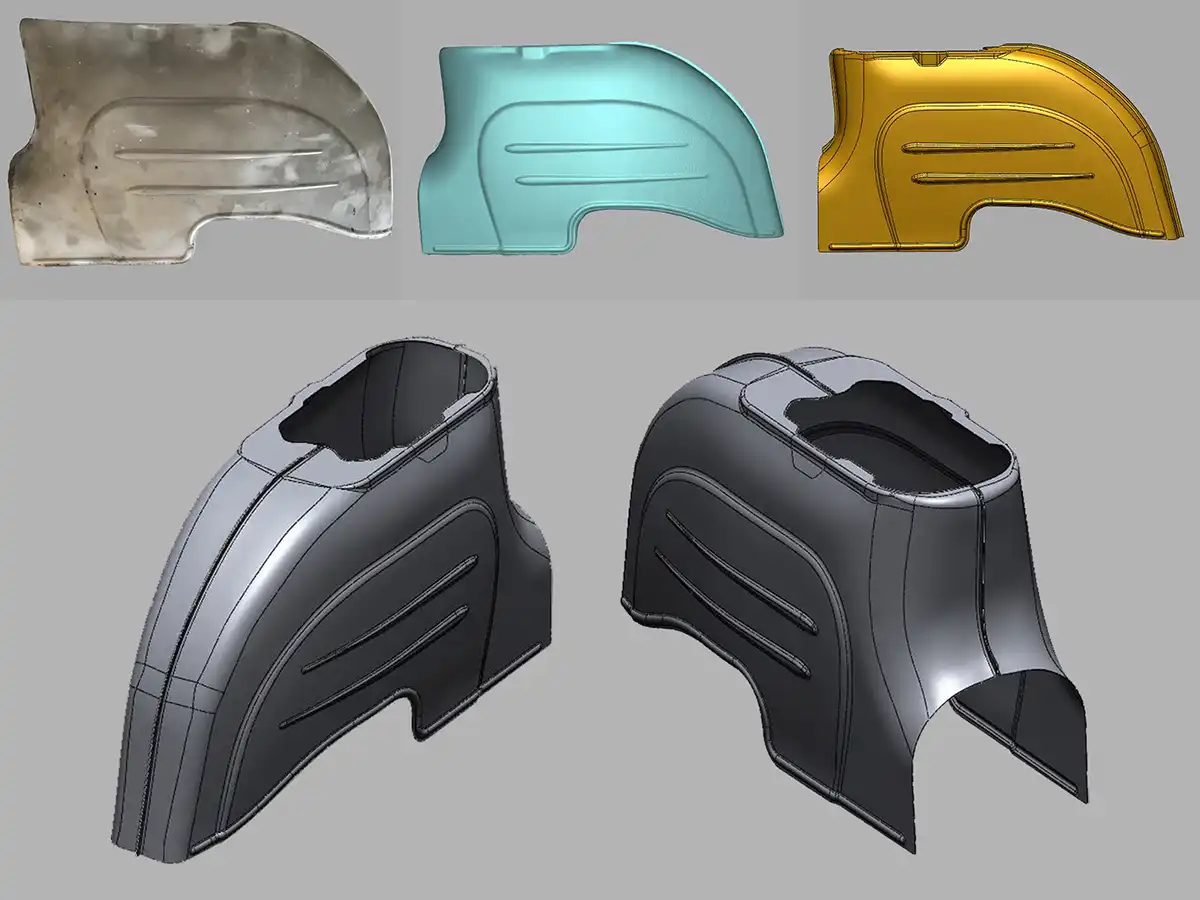

Formgenaue Rekonstruktion
Perfekte Passgenauigkeit für Schutzgehäuse und Abdeckungen durch exakte 3D-Digitalisierung.

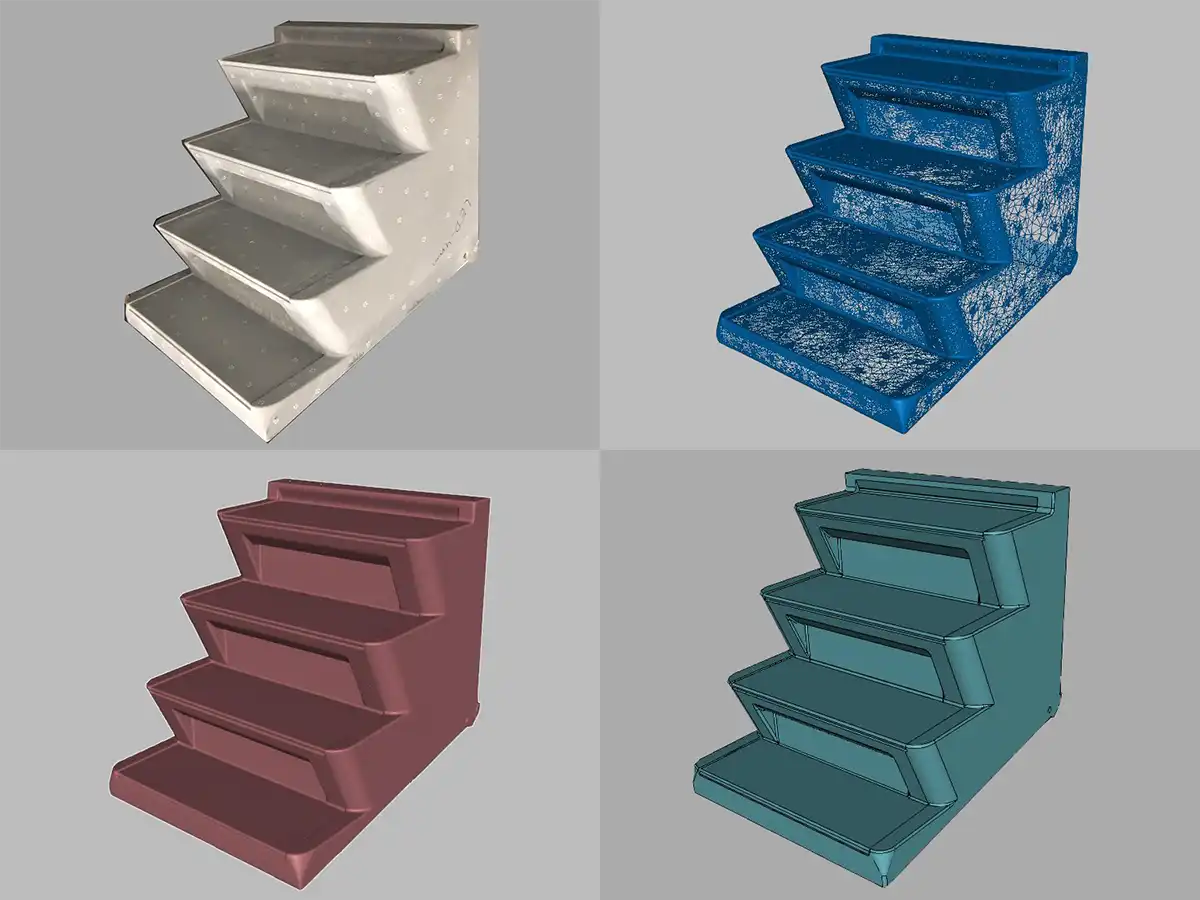

Industrielle Baugruppen
Exakte Flächenrückführung komplexer Bauteile für höchste Passgenauigkeit in der Ersatzteil- und Serienfertigung.
